O型圈
O形密封圈材质为丁腈橡胶NBR70,氟橡胶及其他橡胶。O型圈是液压、气动元件系统装置中使用普及的一种密封件，它是截面呈圆形的环状密封圈，简称为O形圈。 O形圈是一种既有效又经济的密封元件，几乎没有任何工业不使用O形圈，被广泛应用在各种动、静密封场合。
常用O型圈的材料有：
丁腈橡胶、氟橡胶、硅橡胶、三元乙丙橡胶、氢化丁腈橡胶、全氟橡胶、纯四氟等。
—整体式沟槽设计紧凑
—安装简单减少差错
—适合于解决多种问题
—有多种化合物可供选择，并与大多数流体具有兼容性
—易于保养和维修
|
静态密封 |
动态密封 |
工作压力 |
无挡圈时，最高可达10MPa； |
无挡圈时，最高可达5MPa |
运动速度 |
最大往复速度可达0,5m/s，最大旋转速度可达2,0m/s。 |
|
温 度 |
一般场合：-40℃~+120℃；特殊橡胶：-60℃~250℃； |
|
介 质 |
见《密封材料特性表》。 |
|

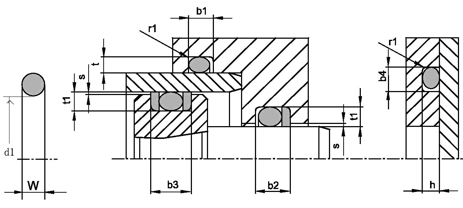

订货示例型号：OR－d－20×1.5
截面直径 |
径 向 安 装 |
轴向安装 |
圆角 |
|||||
沟槽深度 |
沟槽宽度 |
沟槽深度 |
沟槽宽度 |
|||||
动密封 |
静密封 |
b1+0,2 |
b2+0,2 |
b3+0,2 |
h+0,05 |
b4+0,2 |
||
0,50 |
- |
0,35 |
0,80 |
- |
- |
0,35 |
0,80 |
0,20 |
0,74 |
- |
0,50 |
1,00 |
- |
- |
0,50 |
1,00 |
0,20 |
1,00 1,02 |
- |
0,70 |
1,40 |
- |
- |
0,70 |
1,40 |
0,20 |
1,20 |
- |
0,85 |
1,70 |
- |
- |
0,85 |
1,70 |
0,20 |
1,25 1,27 |
- |
0,90 |
1,70 |
- |
- |
0,90 |
1,80 |
0,20 |
1,30 |
- |
0,95 |
1,80 |
- |
- |
0,95 |
1,80 |
0,20 |
1,42 |
- |
1,05 |
1,90 |
- |
- |
1,05 |
2,00 |
0,30 |
1,50 1,52 |
1,25 |
1,10 |
2,00 |
3,00 |
4,00 |
1,10 |
2,10 |
0,30 |
1,60 1,63 |
1,30 |
1,20 |
2,10 |
3,10 |
4,10 |
1,20 |
2,20 |
0,30 |
1,78 1,80 |
1,45 |
1,30 |
2,40 |
3,80 |
5,20 |
1,30 |
2,60 |
0,40 |
1,83 |
1,50 |
1,35 |
2,50 |
3,90 |
5,30 |
1,35 |
2,60 |
0,40 |
1,90 |
1,55 |
1,40 |
2,60 |
4,00 |
5,40 |
1,40 |
2,70 |
0,40 |
1,98 2,00 |
1,65 |
1,50 |
2,70 |
4,10 |
5,50 |
1,50 |
2,80 |
0,40 |
2,08 2,10 |
1,75 |
1,55 |
2,80 |
4,20 |
5,60 |
1,55 |
2,90 |
0,40 |
2,20 |
1,85 |
1,60 |
3,00 |
4,40 |
5,80 |
1,60 |
3,00 |
0,40 |
2,26 |
1,90 |
1,70 |
3,00 |
4,40 |
5,80 |
1,70 |
3,10 |
0,40 |
2,30 2,34 |
1,95 |
1,75 |
3,10 |
4,50 |
5,90 |
1,75 |
3,10 |
0,40 |
2,40 |
2,05 |
1,80 |
3,20 |
4,60 |
6,00 |
1,80 |
3,30 |
0,50 |
2,46 |
2,10 |
1,85 |
3,30 |
4,70 |
6,10 |
1,85 |
3,40 |
0,50 |
2,50 |
2,15 |
1,85 |
3,30 |
4,70 |
6,10 |
1,85 |
3,40 |
0,50 |
2,62 2,65 |
2,25 |
2,00 |
3,60 |
5,00 |
6,40 |
2,00 |
3,80 |
0,60 |
2,70 |
2,30 |
2,05 |
3,60 |
5,00 |
6,40 |
2,05 |
3,80 |
0,60 |
2,80 |
2,40 |
2,10 |
3,70 |
5,10 |
6,50 |
2,10 |
3,90 |
0,60 |
2,92 2,95 |
2,50 |
2,20 |
3,90 |
5,30 |
6,70 |
2,20 |
4,00 |
0,60 |
3,00 |
2,60 |
2,30 |
4,00 |
5,40 |
6,80 |
2,30 |
4,00 |
0,60 |
3,10 |
2,70 |
2,40 |
4,10 |
5,50 |
6,90 |
2,40 |
4,10 |
0,60 |
3,50 |
3,05 |
2,65 |
4,60 |
6,00 |
7,40 |
2,65 |
4,70 |
0,60 |
3,53 3,55 |
3,10 |
2,70 |
4,80 |
6,20 |
7,60 |
2,70 |
5,00 |
0,80 |
3,60 |
3,15 |
2,80 |
4,80 |
6,20 |
7,60 |
2,80 |
5,10 |
0,80 |
4,00 |
3,50 |
3,10 |
5,20 |
6,90 |
8,60 |
3,10 |
5,30 |
0,80 |
4,50 |
4,00 |
3,50 |
5,80 |
7,50 |
9,20 |
3,50 |
5,90 |
0,80 |
5,00 |
4,40 |
4,00 |
6,60 |
8,30 |
10,00 |
4,00 |
6,70 |
0,80 |
5,33 5,30 |
4,70 |
4,30 |
7,10 |
8,80 |
10,50 |
4,30 |
7,30 |
1,20 |
5,50 |
4,80 |
4,50 |
7,10 |
8,80 |
10,50 |
4,50 |
7,30 |
1,20 |
5,70 |
5,00 |
4,60 |
7,20 |
8,90 |
10,60 |
4,60 |
7,40 |
1,20 |
6,00 |
5,30 |
4,90 |
7,40 |
9,10 |
10,80 |
4,90 |
7,60 |
1,20 |
6,50 |
5,70 |
5,40 |
8,00 |
9,70 |
11,40 |
5,40 |
8,20 |
1,20 |
6,99 7,00 |
6,10 |
5,80 |
9,50 |
12,00 |
14,50 |
5,80 |
9,70 |
1,50 |
7,50 |
6,60 |
6,30 |
9,70 |
12,20 |
14,70 |
6,30 |
9,90 |
1,50 |
8,00 |
7,10 |
6,70 |
9,80 |
12,30 |
14,80 |
6,70 |
10,00 |
1,50 |
8,40 |
7,50 |
7,10 |
10,00 |
12,50 |
15,00 |
7,10 |
10,30 |
1,50 |
9,00 |
8,10 |
7,70 |
10,60 |
13,10 |
15,60 |
7,70 |
10,90 |
2,00 |
9,50 |
8,60 |
8,20 |
11,00 |
13,50 |
16,00 |
8,20 |
11,40 |
2,00 |
10,00 |
9,10 |
8,60 |
11,60 |
14,10 |
16,60 |
8,60 |
12,00 |
2,50 |
12,00 |
11,00 |
10,60 |
13,50 |
16,00 |
18,50 |
10,60 |
14,00 |
2,50 |
